城市污水管道系统与城市管网系统

　　01排水工程分类。

　　1.1城市排水系统。

　　将城市使用者(包括各种类型的工厂.公共建筑物.居民住宅)排放的废水，经城市下水管道集中处理，集中收集到某一地点的污水，使其排放达到处置地点的质量标准。雨水径流从用户区域排除，大型工业企业集中排水系统和常规污水处理等。

　　1.2工业排水系统。

　　工业化生产流程所用的水，包括生产污水，生产废水等，它们排出的废水，进行中和.除重金属等特殊污水处理外，再排入城市排水管道。

　　1.3建筑排水工程。

　　建筑物排水工程包括生活污垢。废水排水系统.生产污水的排放.废水排水系统，雨水排水系统等。将用过的污水通过排水系统收集.来自屋顶、庭院的废水、雨水排入室外排水系统。

　　02排水系统。

　　居住污水.工业废水和雨水可以用一条管道排出，或者用两个或更多独立的管道排出，这种排水管不同的排水管就是一种排水系统。通常将排水体系分为合流体系和分流体系。



      2.1合成工艺

　　工业废水。工业废水和雨水在同一管道中混合而排出的系统称为合流系统。

　　2.1.1直排合流。

　　第一个出现的合流排水系统，是把排出的混合污水直接排入水中，无需处理。

　　2.1.2截流式合流系统

　　在靠近河岸的地方建一条干渠，同时在截流干管与截流干管交叉之前或交叉处设置溢流井，在截流干管下游设置污水厂。在晴天和初雨期，所有污水均排入污水厂，处理后排放到水体，随着降水量的增加，雨水径流也增大，一部分混合污水通过溢流井溢出，直接排放到水体中。

　　2.1.3完全合流制。

　　排出的废水和雨水通过一条管道排入污水处理厂，然后排出。这时，污水处理厂的设计负荷大，要容纳雨水的全部径流量，其水量和水质的频繁变化不利于污水生物处理；处理构筑物过大，平时又难以全用。

　　2.2分流系统

　　在排水系统中，根据排水方式的不同，将其分为完全分流制和不完全分流制两类。

　　2.2.1完全分流制。

　　全分流制是将城市生活污水和工业废水用一条管道排出，而雨水则通过另一条排出的排水管。

　　2.2.2不完全分散制度

　　城镇受经济条件限制，只有一套完整的污水排水系统，不建立雨水排水系统，雨水沿路边沟排出，或者为补充原有渠道系统输水能力不足，只建一部分雨水管道，待城市发展后再将其改造成完全分流制。

　　2.2.3排水系统特征。

　　1)环保型两种：全截流式合流制截流方式对环境的污染最小；部分截流式合流制雨天污水溢流到水体中，造成污染；

　　2)成本方面，合流制管道比全分流制节约投资20%-40%，而合流制泵站及污水处理厂投资要高于分流制，总成本上，全分流制要高于合流制。

　　3)维修管理，合流制污水厂的维护管理复杂。天气好时，合流制管道容易沉淀，下雨天沉淀物容易被雨水冲走，降低了合流管的维修管理费。

　　03排水管道系统的组成。

　　3.1排污管道系统组成。

　　本文主要介绍了城市污水管网系统与城市管网系统。在小区管网系统中，主要收集小区内所有建筑物排出的污水，然后输送到市政管网系统。通常由接户管.小区支管.小区干管.小区干管.小区主干管及检查井.泵站等附属结构组成。

　　3.2雨水管系统组成。

　　从屋顶上落下来的雨水通过水沟和雨斗收集，通过落水管送到地面，与落在地上的雨水共同形成地表径流，然后通过雨水口收集进小区的雨水管道系统。经小区雨水管系统流入市政雨水管道系统，再经排水管排入排水管。所以雨水管系统分为小区雨水管系统和城市雨水管系统。社区雨水管道系统是收集地面径流的管道和其附属设施，包括雨水口.小区雨水支管.小区雨水管.小区雨水管.雨水检查井等。

　　04排水管道

　　4.1混凝土管道及钢筋混凝土管道。

　　用于排水、排水，分混凝土管、轻钢筋混凝土管、重钢筋混凝土管3种，管口有承插型.平、企口型3种。

　　砼管-RC管现场取料方便，制作方便，在排水管系统中被广泛使用。耐酸、碱渗透和抗渗性差、管节短、接头多、施工复杂、自重大、搬运不便等缺点。砼管道最大直径一般为450mm，长达1m，适用于小口径无压管道。轻质钢筋混凝土管.重型钢筋混凝土管道，由于管壁厚不同，承受的荷载载重差别较大。

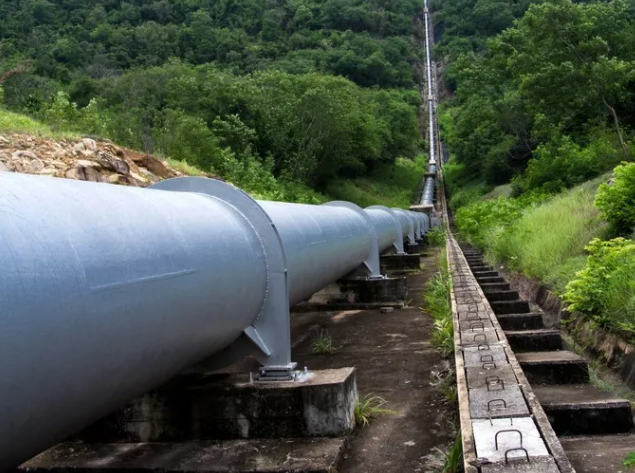

　　4.2金属管

　　其管体结构坚固，强度高，抗渗透性好，管壁光滑，水流阻力小，管段长度小，接口少，施工运输方便。但是，由于成本高，耐腐蚀性能差，所以在市政排水管道工程中应用较少。如果设防地震烈度超过8度或者地下水位高、流沙严重的地区，或者承受较高的内部压力，并且需要特别高的部位才使用金属管。

　　4.3排水管。

　　排水管道一般为砖砌.石砌.钢筋混凝土渠道，其截面形式为圆形.矩形.半椭圆形等。

　　4.4新型管道。

　　伴随着新型建材的不断发展，用来制造排水管的材料也在增加，新型排水管不断出现，例如：玻璃钢混凝管、热固性树脂管、离心混凝土管等，它们的性能都优于普通混凝土管和钢筋混凝士管。

　　FRP夹砂管在大口径排水管中已开始应用。FRP夹砂管具有质量轻、强度高、耐腐蚀、耐压、使用寿命长、流量大、耗能小、管节长(可达12m)、接头少等特点，采用橡胶圈连接，一插即用，快速可靠，成本低。

　　05排水管道基础与覆盖层

　　5.1排水管道基础。

　　5.1.1砂基工程。

　　砂地基又称素土基，主要包括弧形素土基础和砂垫层基础。

　　5.1.2混凝土枕基。

　　水泥轨枕是仅在管道接触面处设置的局部基础，一般将C1O混凝土制作成枕形垫块，一般为900或1350管座。该基础适用于干地雨水管道和次要污水支管，通常与砂土地基结合使用。

　　5.1.3混凝土条形基础。

　　在整个管线上铺设混凝土条形基础上，将其分为90.135.180的管座形式。

　　5.2覆土

　　非冻区内管道覆盖层厚度主要受外界荷载、管道强度、管道交叉、土基等因素影响。排水管道一般覆盖土层厚度不小于0.7m。

　　冻结区域内，不采取保温措施或水温高于0.15m的生活污水管道或不采用保温措施的工业废水管道，其底部可埋于冰冻线上以上；具有保温措施或水温较高的管道，管道底部在结冰线以上的距离可以增加，其数值应根据该地区或类似条件地区的经验来确定，但管道上覆土厚度不得小于0.7m。

　　06排水管道网附属结构施工

　　6.1检查井。

　　检查井由井底(包括地基)、井身及井盖(包括盖板)三部分组成。

　　6.2雨水口

　　雨水口一般设在公路交叉处，路侧边沟一定距离以及有路缘石的低洼处，直线道路的间距一般为25~50m，在低洼易积水的地段，适当减少雨水口间距。

　　雨水口结构由进水头、井筒和连接管三部分组成。

　　6.3倒虹管。

　　下水道通道遇到河流、洼地、地下结构等障碍时，不能按原埋坡度进行埋设，取而代之的是从障碍物下面的凹槽，这就是倒虹管。该装置由进水井，下泄管.并联管.上行管和出水井组成。

　　07敷设管线。

　　7.1公称通径(DN)

　　就是管道和管件的标准直径。按内径计算，这是一种标准，仅近似于内径的内径。由于同号管的外径均相同，而对于不同的工作压力，可选择不同厚度的管道。

　　7.2额定压力。

　　介质流经管路时，会产生一定的压力和温度。标定压力的符号是PN，如公称压力是2.5Mpa，可记为PN2.5。标定压力是制造管道及附件的强度标准。

　　7.3测试压力。

　　用来测试管道和附件的机械强度和密封性的压力标准。
