放射状沉淀池设计要点

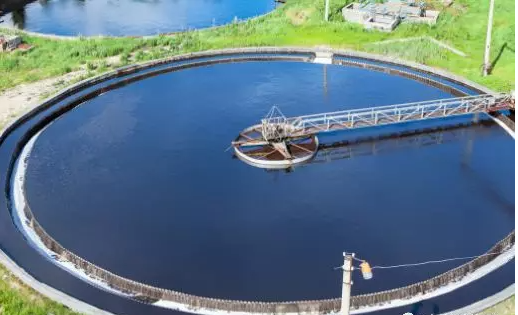

　   本研究结果表明，在辐流式沉淀池中，水流流态呈辐射状，污水从中央或周边流入。

　　中央入水辐流式沉淀池进水管悬吊于桥架下面或埋于池体底板混凝土中，污水先进入人池体的中央管，再进入沉淀池后，经中心管周围的整流板均匀地分布到四周，上清液经设置于沉淀池周围的出水堰溢出，污泥沉入池底，经刮泥机或刮泥机刮至沉淀池中央的集泥斗。通过重力抽吸或抽吸。

　　周围入水辐流式沉淀池设置于沉淀池四周，上清液经设置于沉淀池四周或中间的出水堰溢出，其排出方式与中央入水辐流式沉淀池相同。

　　辐射沉淀池的基本要求是什么？

　　(1)圆形池径或方池的边长与有效水深之比通常是6~12，通常是池体直径不小于16m，最大可以达到100m。通常情况下，池底坡度在0.05~0.10之间。

　　(2)通常使用机械刮泥法，然后用气举或静水头进行排泥，当池直径小于20m时，可用斗式集泥(一般四斗)。淤泥可通过压缩空气提升或用机械泵(潜水泵、螺旋泵等)提升排放，也可将污泥静水头输送至下_级处理系统。

　　(3)进水口布置方式有中心进水周边出水、周边进水中心出水及周边出水三种形式。

　　4)当池径小于20m时，通常采用中心传动刮泥机，传动装置位于池子中央走道板上。在大于20m的池径时，通常采用周边传动的刮泥机，传动装置位于桁架外边缘。

　　(5)刮泥机的转动速度一般是1~3r/h，周围刮泥板的线速度不得超过3m/min，一般是1.5m/min。

　　(6)出水堰前设置浮渣挡板，浮渣由安装在刮泥机桁架侧的浮渣板收集。

　　(7)周围入水的辐流沉淀池效率较高，其表面负荷比中心进水、周围出水的辐流沉淀池提高了约1倍。
