现代城市给排水工程综合模拟操作培训设备

   　现代城市给排水工程综合模拟操作培训系统初步方案

　　一.概述

　　新设备实训室尺寸约30m×10m，净高3.5~4m，总面积约300㎡。地下需要一个3米长、1.5米宽、1.3米深的循环池。

　　1.本实训装置系统主要包括：

　　一套大型城市给排水模拟操作培训装置，主体规格为:长26米(分3段).宽4米.总高约1.5米。

　　根据具体目标要求，本培训装置分为①城市自来水输水系统和排水系统；②海绵城；③城市污水处理系统等三个部分。

　　2.剖面显示。在这种模拟装置中，它是必不可少的。采用多层、纵横阶梯剖面等综合剖面的形式进行布置。在剖面的设计和生产中，必须反映每个结构的结构.原理.功能布置；必须与平面布置的每个区域和设备紧密配合。相互补充等。，并逐步切割。

　　3.模拟降雨系统。为完善海绵城市等设备功能，必须设计模拟降雨系统，模拟相应区域的降雨。

　　4.设备目标要求中实际通水演示的所有设施设备；以及所需的测量设备。数据采集的变送设备、实际执行机构和调整机构。

　　5.计算一套DCS控制系统，根据需要对本装置的主要设备进行实际监测、测量和控制，如各区域蓄水设备、增压装置闸门、水位、降雨量、流速、流量等。

　　二、制定技术方案。

　　(1).建造大型模拟操作装置。

　　一套大型城市给排水模拟操作培训装置，主要规格为：长26米（分3段），宽4米。总高约1.5米。根据具体目标和要求，本培训装置分为三个部分：①城市自来水输水系统和排水系统、②海绵城市和③城市污水处理系统。

　　第一部分:水源与自来水厂系统主要布置水源.地表水源和地下水源.取水建筑及设备.模拟降雨系统.水文设备.供水处理系统.取样分析.增压系统.测量设备.自动控制系统等；

　　第二部分:城市自来水输水系统与排水系统主要布置树网、环网等形式的城市自来水管网布置系统。管道铺设.管道过河.公路.铁路架设.管道防漏防腐.管网水质维护.排气阀.排气阀.增压系统.测量设备.自动控制系统等设施设备；

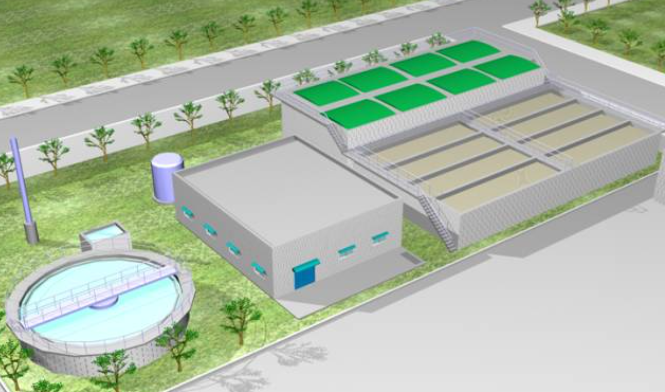

      第三部分：海绵城市及污水处理系统主要布置模拟降雨系统.生物滞流(树木.草地).城市水体(湿地公园.湖泊)、地下雨水调节池及辅助设施.雨水排水管道及沟渠系统.排水地下隧道.排水系统上的结构及多种排水方式；室内外污水管道.污水泵站及压力管道铺设.城市污水处理厂.污水处理及利用结构.水出口.测量设备.自动控制系统等。
